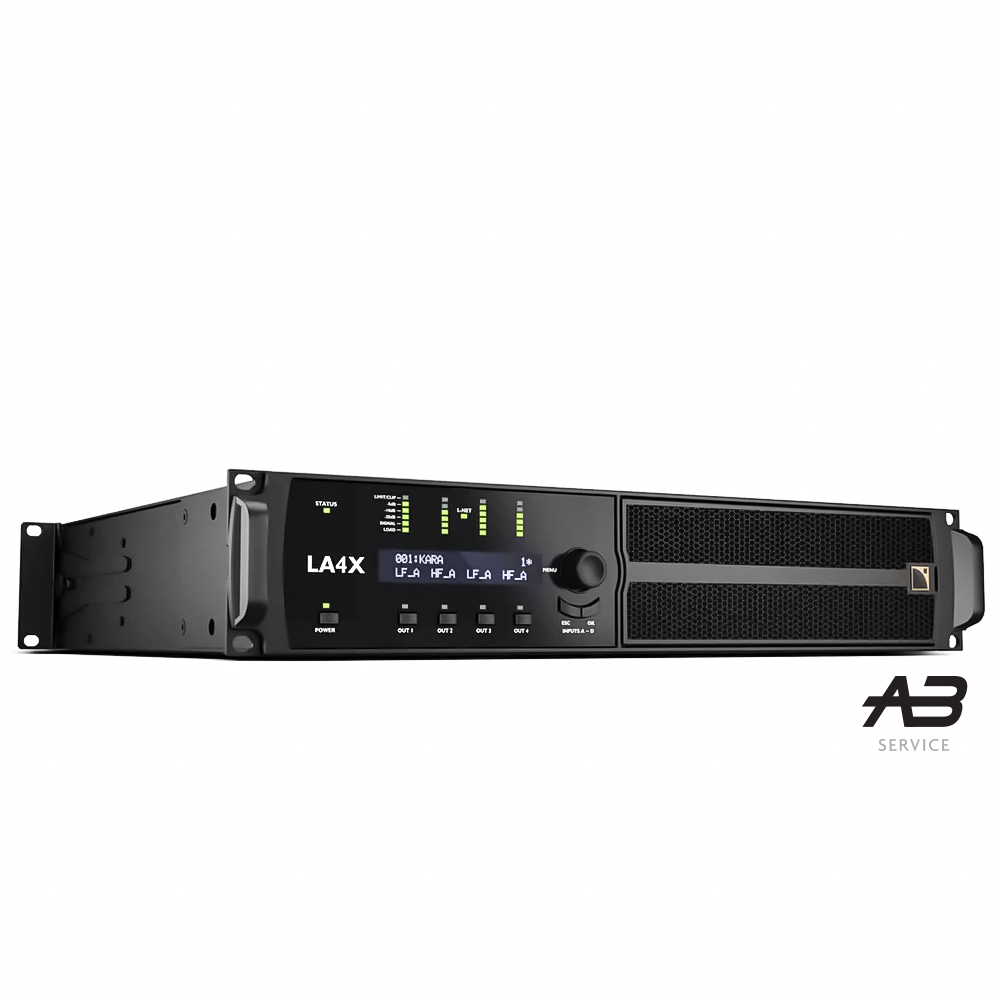

L’LA4X è un controller amplificato basato su un’architettura con quattro ingressi e quattro uscite ed un esclusivo modulo di amplificazione green con la massima efficienza.Con l’LA4X i diffusori L-ACOUSTICS® possono avere tutti i vantaggi dei diffusori amplificati, mantenedo la versatilità dell’approccio con componenti separati.

I diffusori L-ACOUSTICS® possono essere pilotati dall’LA4X in tre modi diversi, come descritto di seguito:

‘‘A la carte’’: i quattro ingressi ed i quattro canali di amplificazione dell’LA4X possono essere allocati “à la carte” a qualsiasi diffusore passivo con un collegamento uno a uno. L’approccio è efficiente dal punto di vista del costo per applicazioni in cui sono richieste un elevato numero di sorgenti sonore indipendenti come monitor da palco, sistemi multicanale e sistemi distribuiti a mandata multipla.

‘‘Fully active’’: in progetti di installazione high-end, l’LA4X può pilotare sistemi attivi, fino al K2, alla massima potenza e con le migliori performance possibili. Con una sezione di trasduttori per canale di uscita e la gestione DSP indipendente per ciascun diffusore, questo approccio fornisce la massima discretizzazione con un collegamento uno-a-uno-a-uno, dall’ingresso-al processamento-al diffusore.

‘‘Conventional’’: per applicazioni che richiedono un elevato numero di diffusori con un costo dell’amplificazione ottimizzato, l’LA4X può operare in maniera efficiente come un controller amplificato convenzionale pilotando diffusori in parallelo dai suoi quattro canali di amplificazione, con il beneficio aggiuntivo dei quattro canali di ingresso, quando si utilizzano diffusori passivi.

L’LA4X è dotato di un alimentatore switching green con PFC. L’amplificazione in classe D ad elevata efficienza è in grado di fornire una potenza di 4 x 1000 W a 8 Ωo 4 Ωcon hold time da primo della classe.

Altre notevoli caratteristiche comprendono ingressi AES/EBU e risorse DSP incrementate per uscita: 1000 ms di delay; una complete stazione di equalizzazione che comprende l’esclusivo strumento Array Morphing insieme ad 8 filtri IIR, 3 FIR ed al filtro per la compensazione dell’assorbimento dell’aria; l’evoluta protezione L-DRIVE.

Il tutto con connessione in rete Ethernet ed un potente interfaccia, semplice da utilizzare, sostenuta da un firmware con un tempo di accensione ultra veloce.

Libreria di preset L-ACOUSTICS® per LA4X

• 5XT, 8XT(i), 12XT(i), 115XTHiQ
• ARCS WIDE, ARCS FOCUS, ARCS II
• KIVA, KILO, KARA(i), KUDO, K2
• SB15m, SB18(i/m)
• Sistema LA4 precedente (tramite LA Network Manager)

Stadio di ingresso con 4 canali audio analogici e digitali

• Convertitori A/D a 24-bit/96 kHz in cascata, gamma dinamica di 130 dB
• Ingressi AES/EBU con link attivi con relè di backup
• Convertitori di Sample Rate che accettano sorgenti AES/EBU o S/PDIF da 44.1 a 192 kHz
• Funzioni automatiche di fallback Digital-to-analog /Digital-to-digital nel modo di funzionamento a due canali, con delay costante & compensazione di livello selezionabile dall’utente



Motore DSP 4×4

• Processamento a 32-bit virgola mobile, sampling rate 96 kHz
• Matrice flessible di indirizzamento I/O
• 1000 ms di delay per ciascun canale
• Algoritmi interni di EQ IIR e FIR per la linearizzazione della fase dei diffusori ed il miglioramento della fase impulsiva
• Per uscita: stazione di EQ interna con 8 filtri IIR, 3 FIR, Array Morphing (LF contour, zoom factor), filtro di compensazione dell’assorbimento dell’aria
• Controllo in tempo reale dell’escursione e della temperatura L-DRIVE
• Monitoraggio del carico



Amplificazione di potenza ed alimentazione a 4-canali

• Alimentatore Universale SMPS Switching (100-240V +/-10%) con Power Factor Correction (PFC)
• Circuiti in classe–D leggeri ed efficienti
• 4 x 1000 W / 4 o 8 Ω a 1% THD, tutti i canali pilotati simultaneamente
• Struttura di guadagno a 32 dB
